数字IC：STA

by WeiLin, 2019.8.16

STA(Static Timing Analysis,静态时序分析)分析所有可能组合路径的延时，并验证每一个时序路径(Timing Path)是否满足建立时间和保持时间约束。

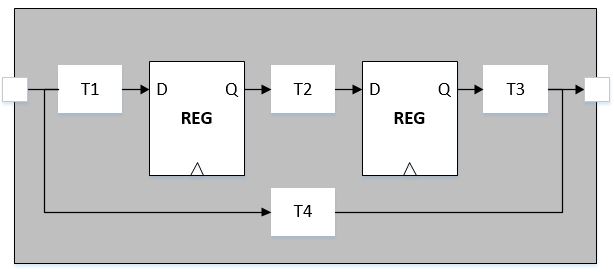

存在4类Timing Path: Input to Register, Register to Register, Register to Output, Input to Output。

STA Tool的工作就是分析每条路径是否有时序上的违例，也就是计算时间裕度slack是否为正：

Setup Slack= Requred_time - Arrival time Hold Slack= Arrival time - Requred time

1. Register to Register

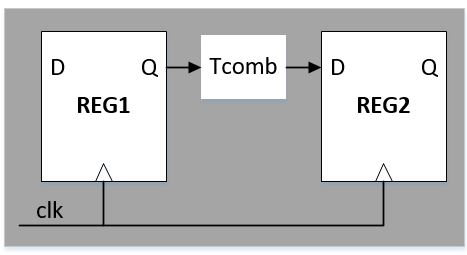

Register to Register是最好分析的，裕度计算公式如下(这里不考虑时间偏移)。Tclk为时钟周期，Tsetup为REG2建立时间，Thold为REG2保持时间，Tcomb为组合电路延时，Tclk-q为REG1传播延时。

Setup Slack= (Tclk - Tsetup) - (Tclk-q + Tcomb) Hold Slack= (Tclk-q + Tcomb) - Thold

2. Input to Register

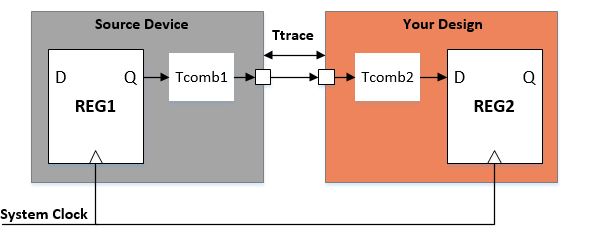

Input to Register就需要Input Delay(在SDC里进行约束)，Input Delay不是输入端口到触发器D端的延时，而是外部触发器Q端到输入端口的延时。Tsetup、Thold为REG2的建立保持时间，Tclk-q为REG1的传输延时，Ttace为路径延时。

Setup Slack= (Tclk - Tsetup) - (Input Delay + Tcomb2) Hold Slack= (Input Delay + Tcomb2) - Thold where, Input Delay= Tclk-q + Tcomb1 + Ttrace

3. Register to Output

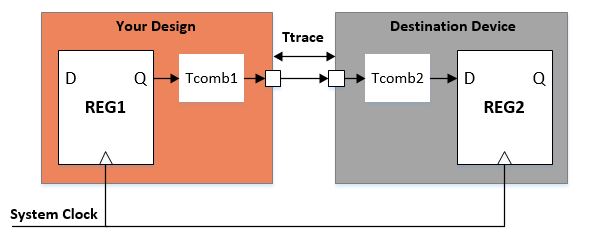

Register to Output需要Output Delay约束，Output Delay是外部延时，是输出端口到外部触发器D端的延时。Tsetup、Thold为REG2的建立保持时间，Tclk-q为REG1的传输延时，Ttace为路径延时。由于REG1是Lunch侧，所以hold slack需要取反。

Setup Slack= Tclk - Tclk-q - Tcomb1 - Output Delay1 Where, Output Delay1=Ttrace + Tcomb2 + Tsetup Hold Slack= - (Tclk-q + Tcomb1 + Output Delay2) Where, Output Delay2=Ttrace + Tcomb2 - Thold

4. Input to Output

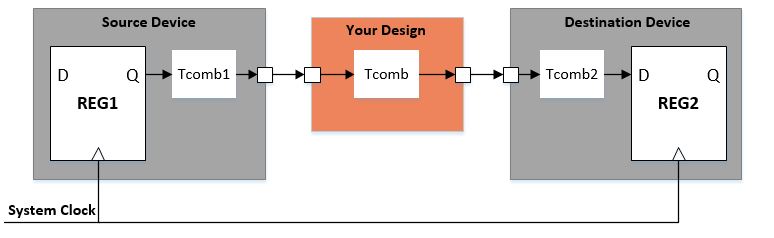

由于组合电路路径没有时钟，所以需要在SDC里定义Virtual Clock，即Source Device和Destination Device使用的时钟。所以Input to Output需要考虑Input Delay和Output Delay，分析方法与前述一致。
