vlog_day17:亚稳态

by WeiLin

我们知道如果触发器不满足建立时间、保持时间约束时会进入亚稳态,那么亚稳态是什么,以及为什么要满足建立保持时间约束?

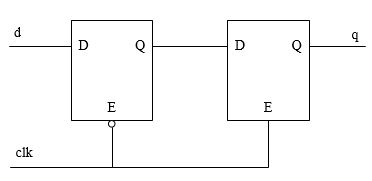

触发器和锁存器是记忆存储元件,不同的是触发器是边沿敏感,而锁存器是电平敏感。所以触发器可以由两个锁存器构成:

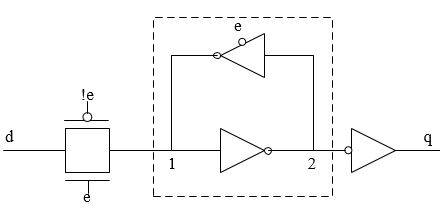

如上图所示,一个锁存器低电平锁存,一个锁存器高电平锁存,从而构成了上升沿敏感的主从触发器。而锁存器的CMOS电路如下图所示:

当e=1,传输门打开,三态反相器关闭,q=d;当e=0,传输门关闭,三态反相器打开,输入被采样到节点1并锁存。这就是锁存器的工作原理。

锁存器之所以能够锁存就是因为其结构中有两个反相器环形连接,节点1和节点2有三种稳定状态:节点1电压为1,节点2电压为0;节点1电压为0,节点2电压为1;节点1电压为0.5,节点2电压为0.5;前两种为稳态,后一种为亚稳态。之所以称为亚稳态,是因为一旦有稍微的电压扰动,亚稳态就会向两个稳态偏,因为这种扰动是未知的,所以最终会偏向哪个稳态是未知的,所以应该避免亚稳态。而且需要注意的是从亚稳态恢复到稳态需要花费很长的时间,所以极力避免亚稳态的产生。

而为什么需要满足建立/保持时间约束,就是希望时钟沿采集d信号时(即传输门关闭时刻)节点1电压为稳定的,而不是0和1之间的电压值,否者也需要花费较长的时间恢复到稳态。

对于异步信号来讲,亚稳态是不能完全避免的,所以需要同步。最简单的两级触发器,其同步原理就是让信号等待1个时钟(这期间足够从亚稳态恢复到稳态)。当然还有其它复杂的同步方法,后面会介绍。
