vlog_day16:有限状态机

by WeiLin

FSM有限状态机分为Moore(摩尔型)和Mealy(米里型)两类：(1)Moore :输出只取决于当前状态，与输入没有关系；(2)Mealy :输出既取决于当前状态，又取决于输入；

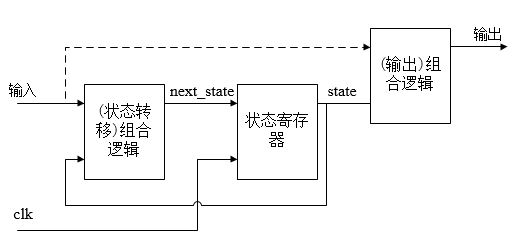

状态机如上图所示，可以分为3个部分:
(1)状态转移组合逻辑 : 由当前状态(state)计算下一状态(next_state);
(2)状态寄存器:保存state，每个时钟会将next_state更新到寄存器中；
(3)输出组合逻辑：由(输入)和当前状态计算输出；

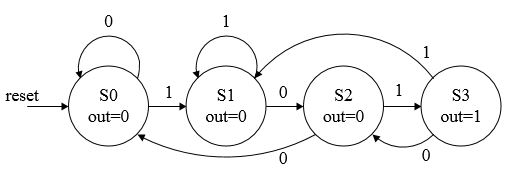

FSM有3种写法：一段式、两段式、三段式，下面以101序列检测器为例来展示不同的写法。首先画出101序列检测器的泡泡图：

一段式是将状态转移逻辑、输出逻辑和状态更新包含在一个always时序块里。对于简单的状态机，一段式便于理解，但对于较为复杂的FSM就不适用了。

//101序列检测器:一段式
module seq101(
    input clk,rst,in,
    output reg out
);
    localparam S0=2'b00,S1=2'b01,S2=2'b10,S3=2'b11;

    reg [1:0] state;
    always@(posedge clk or posedge rst)begin
        if(rst)begin
            out<=0;
            state<=S0;
        end
        else begin
            case(state)
                S0:begin
                    state<=in?S1:S0;
                    out<=0;
                end
                S1:begin
                    state<=in?S1:S2;
                    out<=0;
                end
                S2:begin
                    state<=in?S3:S0;
                    out<=0;
                end
                S3:begin
                    state<=in?S1:S2;
                    out<=1;
                end
            endcase
        end
    end

endmodule

而两段式是用一个时序always块描述状态更新，一个组合always块描述状态转移逻辑、输出逻辑。两段式中输出是来自组合逻辑的，会有毛刺。

//101序列检测器：两段式
module seq101_2(
    input clk,rst,in,
    output reg out
);
    localparam S0=2'b00,S1=2'b01,S2=2'b10,S3=2'b11;

    reg [1:0] state,next_state;
    always@(posedge clk or posedge rst)begin
    if(rst)
        state<=S0;
    else
        state<=next_state;
    end

    always@(*)begin
        case(state)
            S0:begin
                next_state<=in?S1:S0;
                out<=0;
            end
        S1:begin
            next_state<=in?S1:S2;
                out<=0;
            end
            S2:begin
                next_state<=in?S3:S0;
                out<=0;
            end
            S3:begin
            next_state<=in?S1:S2;
                out<=1;
            end
        endcase
    end

endmodule

一般而言，应该使用三段式，将状态转移逻辑、输出逻辑和状态更新分别用一个always块描述。而且这种描述方法符合状态机的结构划分。需要注意的是输出需要取自触发器，而不是组合逻辑，否则会产生毛刺。

//101序列检测器：三段式
module seq101_3(
    input clk,rst,in,
    output reg out
);
    localparam S0=2'b00,S1=2'b01,S2=2'b10,S3=2'b11;

    reg [1:0] state,next_state;
    always@(*)begin
        case(state)
            S0:next_state<=in?S1:S0;
            S1:next_state<=in?S1:S2;
            S2:next_state<=in?S3:S0;
            S3:next_state<=in?S1:S2;
            default:next_state<=S0;
        endcase
    end

    always@(posedge clk or posedge rst)begin
        if(rst)
            state<=S0;
        else
            state<=next_state;
        end

    always@(posedge clk or posedge rst)begin
        if(rst)
            out<=0;
        else begin
            case(state)
                S0:out<=0;
                S1:out<=0;
                S2:out<=0;
                S3:out<=1;
                default:out<=0;
            endcase
        end
    end

endmodule
